高速高帶寬混合信號示波器，從容應對現代工程挑戰。

Analog Discovery Pro 2400 系列擴展了 Digilent 的專業測試和測量產品線，推出了兩款基于 USB 的混合信號示波器，專為需要更高帶寬、更大內存以及模擬和數字分析之間緊密集成的工程師而設計，而無需使用完整的臺式儀器。

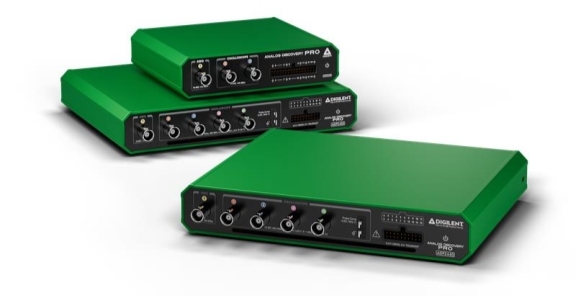

該系列包含兩款型號：

Analog Discovery Pro 2440 (ADP2440)

四通道、12 位分辨率示波器，帶寬超過 100 MHz，采樣率高達 600 MS/s

Analog Discovery Pro 2450 (ADP2450)

四通道、8 位分辨率示波器，帶寬超過 200 MHz，采樣率高達 1 GS/s。

兩款設備共享相同的硬件平臺、軟件環境和 I/O 架構，使教育工作者和工程師能夠選擇最適合其應用的性能配置，同時保持一致的實驗室體驗。

專為混合信號測量而設計

現代工程系統很少是純模擬或純數字的。ADP 2400 系列通過集成以下技術解決了這個問題：

4個前面板BNC 模擬輸入接口

16個雙向數字I/O通道

集成任意波形發生器

外部觸發 I/O

深度、可自由分配的內存

這種組合能夠在一臺儀器內同時進行模擬和數字采集、協議分析、信號生成和長時間捕獲。

兩款型號均支持參考單端輸入，可選擇 50 歐姆或 1 兆歐姆輸入阻抗，輸入范圍高達 ±25 V，以及十個硬件輸入范圍，使用戶能夠根據測量任務平衡分辨率和動態范圍。

模擬性能選項

ADP 2400 系列的關鍵區別在于每款型號如何平衡帶寬和垂直分辨率。

ADP2440：面向分辨率的測量

12 位垂直分辨率

100+ MHz 模擬帶寬

最高可達 600 MS/s 交錯采樣率

這種配置非常適合對幅度精度、噪聲性能和信號保真度要求較高的應用。

ADP2450：面向帶寬的測量

8 位垂直分辨率

200+ MHz 模擬帶寬

最高 1 GS/s 交錯采樣率

該模型針對的是高速數字接口、快速邊緣表征以及受益于更高帶寬的應用。

兩款設備均支持深度緩沖存儲器、復雜的觸發模式（包括邊沿觸發、脈沖觸發、毛刺觸發、超時觸發、轉換觸發和窗口觸發）以及高級可視化工具（如 FFT、持久性、眼圖、直方圖和自定義數學函數）。

集成任意波形發生器

每臺 ADP 2400 系列設備都包含一個單通道任意波形發生器，提供以下功能：

14 位分辨率

±5 V 輸出范圍

帶寬大于 15 MHz

采樣率最高可達 125 MS/s

該軟件支持標準波形、高級調制模式、頻率和幅度掃描以及自定義波形。波形發生器可直接與示波器、網絡分析儀和阻抗分析儀等儀器集成到 WaveForms 中，無需額外硬件即可實現閉環測量和特性分析工作流程。

數字 I/O 和協議支持

16個數字I/O通道均采用內部時鐘控制，可配置用于采集和生成任務。主要功能包括：

內部縮放采樣率最高可達 1.2 GS/s

可配置的上拉電阻和驅動強度

高級數字觸發

模式生成和數字激勵輸出

支持的協議分析和生成包括 SPI、I2C、UART、CAN、I2S、LIN、SWD、JTAG、HDMI CEC、SAE J1850 以及其他行業標準接口。這些功能使 ADP 2400 系列非常適合嵌入式系統教學、畢業設計項目和早期產品開發。

雙模運行

ADP 2400 系列支持雙模式運行，允許兩臺設備同步運行，組合為一個系統。在此配置下，用戶可以訪問以下功能：

8個模擬輸入通道

32個數字I/O通道

2個波形發生器輸出

自動相位調整和交叉觸發功能使多個儀器無需外部同步硬件即可同時運行，這在高級教學實驗室和可擴展的教學環境中特別有用。

WaveForms 軟件和 SDK

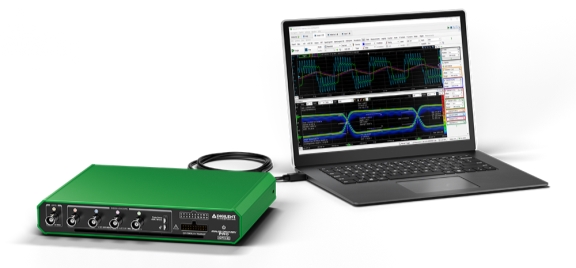

所有設備功能均可通過 Digilent 的 WaveForms 軟件進行訪問，該軟件適用于 Windows、macOS 和 Linux 系統。WaveForms 提供統一的用戶界面，既體現了傳統的臺式工作流程，又支持多臺儀器的同步操作。

為了實現自動化和自定義，用戶可以使用集成的腳本環境，或利用 WaveForms SDK，使用 C、C++、Python、C# 和其他受支持的語言創建自定義應用程序。這使得可重復測試、硬件在環測試以及與外部系統的集成成為可能。

物理設計與部署

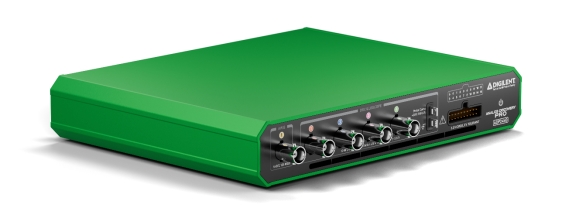

ADP 2400 系列采用金屬外殼，既可用于桌面擺放，也可用于壁掛安裝。硬件特性包括：

前面板 BNC 接口，用于模擬輸入和波形輸出

后面板 BNC 外部觸發連接

支持 USB 3.x 數據傳輸速率的 USB Type-C 連接

DIN導軌安裝支架

包含外置電源

這種外形尺寸支持在教學實驗室、開發環境和半永久性測試環境中使用。

Digilent 產品系列

在 Digilent 的測試測量產品組合中，ADP 2400 系列介于 Discovery Essentials 設備和更高帶寬的 Analog Discovery Pro 5000 系列儀器之間。它面向那些需要比面向?qū)W生的工具更高的帶寬、更大的內存深度和更強大的 I/O 功能，同時又希望保持基于 USB 平臺的靈活性的用戶。.

對于學術課程而言，ADP 2400 系列非常適合高年級實驗室和項目式課程。對于實踐工程師而言，它是一款緊湊型儀器，符合專業測量工作流程。

將于2026年3月16日上線。
